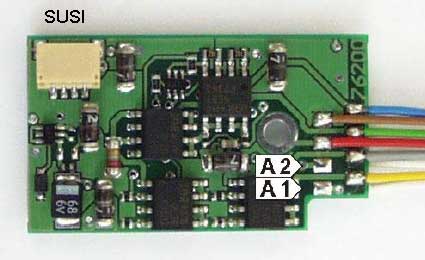

El decoder 76200 está diseñado para trabajar con locomotoras dotadas del llamado motor universal (también conocido como "de bobinas" y caracterizado por al ausencia de imán permanente en el estator). La mayor parte de locomotoras que equipan o equipaban este motor (Märklin, Hag, Electrotren,...) utilizan como retorno de las luces y accesorios la masa del propio chasis de la locomotora. Por esta razón el decoder prevee que puedan conectarse las luces al cable previsto en el decoder para ello y que se deje el retorno sin modificar, es decir conectado al chasis. Para otros accesorios adicionales (equipo fumígeno, telex, luz de cabina, etc) el decoder prevee dos puntos de soldadura denominados A1 y A2 en la foto inferior.

Si la locomotora dispone de estos accesorios basta llevar el cable, por ejemplo del fumígeno, hasta A1 y dejar el retorno en masa (la propia chimenea de la locomotora). El accesorio se conectará en este caso utilizando la funcion F1 de la Central.

Si se dispone de espacio y quiere instalar sonido, basta conectar un Intellisound a la clavija SUSI indicada en la foto.

Estas conexiones son simples y seguras y garantizan un funcionamiento sin problemas!

Deje el decoder "al aire". Fijelo, en el lugar donde estaba montado el inversor de marcha, con el mismo tornillo o sujetelo, lo más alejado del motor, mediante el adhesivo de doble cara que lo acompaña. No lo envuelva en cinta aislante ni en material termorretractil. El decoder debe estar bien ventilado y sujeto. Lea las instrucciones del fabricante.

Al utilizar la locomotora en algunos circuitos digitales puede ocurrir que las luces parpadeen ligeramente, como consecuencia de la naturaleza de la propia corriente digital. Si esto es así, le resulta molesto y le resulta fácil AISLAR correctamente las luces de cualquier otra conexión a chasis (masa), puede evitar el ligero parpadeo llevando el retorno a la conexión indicada + 20 V en la foto inferior.

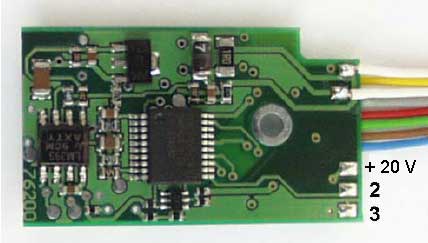

En esta foto (reverso de la anterior) se indica además de la conexión +20V las salidas para utilizar un modulo mini LISSY. Por supuesto el retorno a +20V podría utilizarse para otros accesorios aunque, de no ser también para luces, no tendría mucho sentido hacerlo.

Recuerde que solo puede efectuarse esta conexión si hemos asegurado que no existe ninguna otra conexión que establezca un puente electrico al chasis. De lo contrario destruirá el decoder!

Es caso de duda le recomendamos acudir a una tienda especializada antes de realizar una conexión erronea que destruya el decoder.
