DIGITAL | Motorola y DCC |
|
----SIMPLE----SEGURO----ECONOMICO---- |
El SpeedCat Plus es el accesorio que permite medir, en Km/h a escala, la velocidad de las locomotoras de escala H0 y las de escala N colocadas en el banco de rodillos correspondiente. Puede utilizarse en sistemas analógicos y digitales. Viene con el software necesario para realizar la medición de velocidad con un PC. Además, el SpeedCat Plus es reconocido como una central digital por Win-Digipet, lo que permite utilizarlo desde el propio programa Win-Digipet para calibrar exactamente la velocidad de las locomotoras y realizar una circulación más realista por la maqueta utilizando las velocidades en Km/h a escala. El SpeedCat Plus con sensor de precisión es la versión actual del antiguo SpeedCat del que encontrará más información en este enlace. |

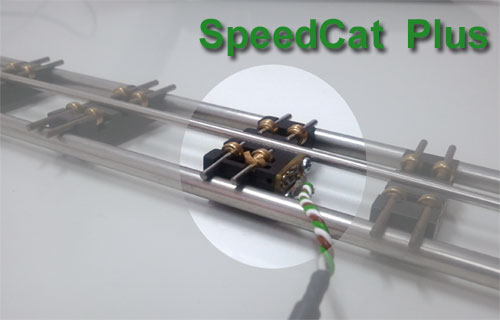

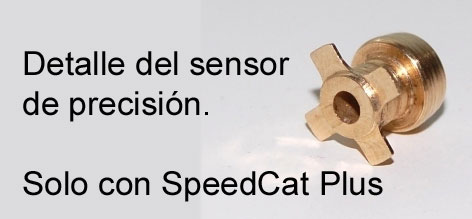

El SpeedCat Plus está formado por el carro de rodillos lector (en la imagen en color negro) que contiene toda la electrónica necesaria, el cable de conexión al USB del ordenador y el software necesario que se suministra. El SpeedCat Plus se coloca en el Banco de rodillos correspondiente (H0 o N) de Trenes-Aguilo (en la imagen se muestra "ensombrecido") y la locomotora se deposita simplemente encima. El sensor de precisión es un extra. Asegurese de que su SpeedCat Plus viene equipado con este sensor. Gracias a el se realizan hasta 4 mediciones por giro aumentando así la precisión de la medida. El SpeedCat Plus puede utilizarse sobre las antiguas barras de rodillos de este fabricante. Si la locomotora es de escala N, deberá fijarla utilizando el RotoFix, tal como muestra la imagen, que asegura el contacto necesario a las ruedas. Solo así se garantiza una medición correcta. Los carros de rodillos, una vez desplazados hasta su posición aproximada, se ajustan automáticamente a los ejes de la locomotora. No es necesario atornillar ni sujetar los carros de rodillos. El SpeedCat Plus debe colocarse debajo de un eje tractor, con aros de adherencia si la locomotora dispone de ellos. Una vez instalado el Software, conectamos el SpeedCat Plus a un puerto USB y ya podemos empezar la medición. Para ello se incia la aplicación "Speed-Cat Plus " en el PC y se pone en marcha la locomotora. |
|

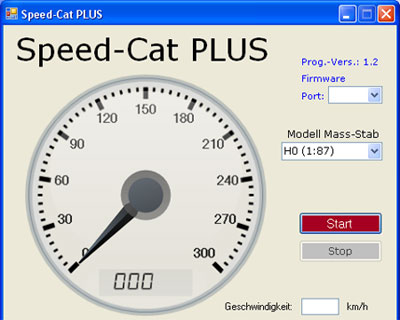

En la imagen superior, se muestra la PIKO Renfe 040 en el Banco de rodillos de Trenes-Aguilo con sus cuatro carros de rodillos y con el SpeedCat Plus bajo el último de los ejes motrices del tender. El SpeedCat Plus, utilizado con un sistema analógico o digital, dispone de su propio software y muestra en la pantalla del PC los datos de velocidad de la locomotora. En analógico y digital permite comprobar la buena marcha de todos los elementos al efectuar el mantenimiento de la locomotora. En digital es ideal para ajustar además las CV's del decoder que controlan la velocidad mínima, media y máxima o, cuando el decoder lo permite, establecer una curva de velocidad aproximada a la real del modelo. |

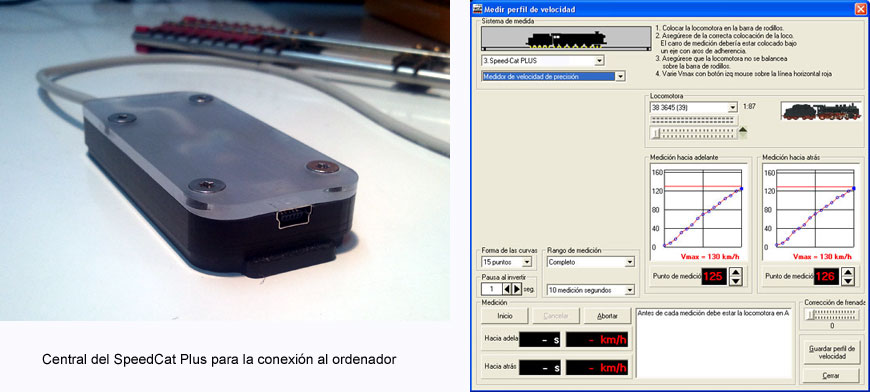

En el uso con Win-Digipet (si maneja otro software de control de maquetas, consulte con el fabricante si dispone de esta función), permite calibrar muy rapidamente las locomotoras y manejarlas a velocidades a escala en Km/h en una maqueta de escala H0 o N. La versión Speed-Cat Plus de alta precisión es soportada por Win-Digipet a partir de la versión 2015. Deberá dar de alta el Speed-Cat Plus como una central digital adicional. Cuando ahora se desplace a las pantalla de calibración de la base de datos de vehículos de Win-Digipet tendrá el Speed-Cat Plus a su disposición. Dispone de la siguiente pantalla donde puede determinar la curva de velocidad hacia adelante y hacia atrás, así como la velocidad máxima en ambos sentidos. Esta operación, realizada con el Speed-Cat Plus puede durar entre 1 y 8 minutos. El calibrado sobre vías, que también puede hacerse, emplea mucho más tiempo (hasta 30 minutos) y espacio.
|
Para utilizar el SpeedCat Plus necesita un Banco de rodillos para H0 o un Banco de rodillos para N de Trenes-Aguilo como el de la siguiente imagen: |
||
El Banco de rodillos H0 puede usarse para sistemas de 2 y de 3 carriles. El mismo Banco de rodillos está disponible también para la inspección y mantenimiento de locomotoras de escala TT y N. Todos los Bancos de rodillos de Trenes-Aguilo tienen una longitud de 54 cm. y se suministran con 4 carros de rodillos. |
En el caso de que las locomotoras tengan más ejes y requieran mas carros de rodillos, estos pueden adquirirse por separado. Están disponibles para escala H0, TT y N. Los puntos de rodadura de los carros de rodillos (imagen al lado), son muy pequeños (4,5 mm), con lo que están muy juntos y esto garantiza que todas las ruedas de la locomotora, con independencia de su diametro, queden a la misma altura. Esto es especialmente importante en locomotoras de vapor. Los carros se presentan tanto en color rojo como en color negro según partida. Son inclinados en la sección y se ajustan a los 3 grados de inclinación que, de acuerdo a la norma NEM, deben tener las superficies de rodadura de las ruedas. Esto garantiza un buen contacto y evita un desgaste inadecuado de la superficie de rodadura de la rueda del modelo. Son de latón. Un conductor eléctrico excelente (450 veces mejor que el acero). |
