| LISSY | El sistema de control de accesorios y locomotoras |
|
Como se montan los sensores de LISSY? |

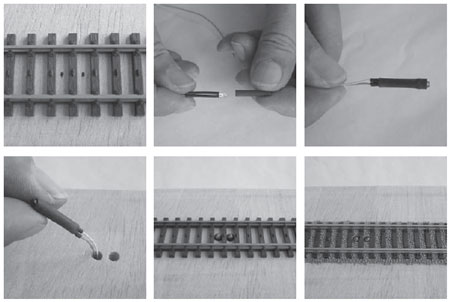

Los sensores LISSY se montan en el centro de la vía. En las siguientes imagenes se muestra el proceso para sistemas de dos carriles o en vías Märklin K. Realizar un pequeño taladro entre las traviesas de la vía. Deslizar la manguera de goma que acompaña al sensor, hasta envolverlo de forma que solamente sobresalga la cabeza del sensor. Insertar el sensor protegido por la manguera, dentro del agujero realizado de forma que quede ligeramente por debajo del perfil superior del carril en sistemas de dos carriles, o ligeramente por debajo de los "pukos" en el sistema de vía K de Märklin. Ahora basta conectar los dos cables de cada sensor a la entrada convenientemente identificada del Receptor LISSY. Si se decora la vía debe prestarse atención a que la cabeza del sensor permanezca descubierta para poder recibir la señal infrarroja del Emisor montado bajo las locomotoras o vagones.
|
 |
 |

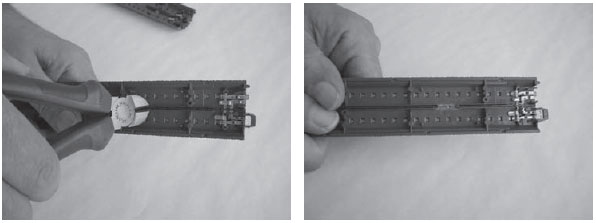

El montaje en vía Märklin C es algo más laborioso ya que requiere hacer un corte del "carril central" para hacer el espacio necesario para el sensor LISSY. La imagen al lado muestra el detalle de como llevarlo a cabo.
|
 |
 |

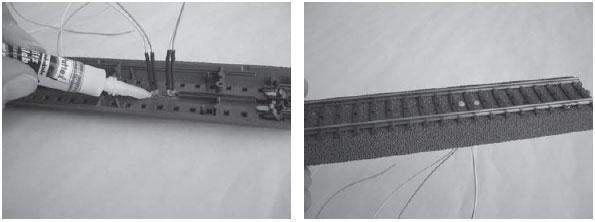

Una vez realizados los taladros, colocamos los sensores y se fijan a la posición con una gota de pegamento rápido. Observese que en este caso no es necesario colocar la funda de manguera. Es conveniente realizar un "puente" mediante un cable que vuelva a unir electricamente los dos extremos del "carril central". |

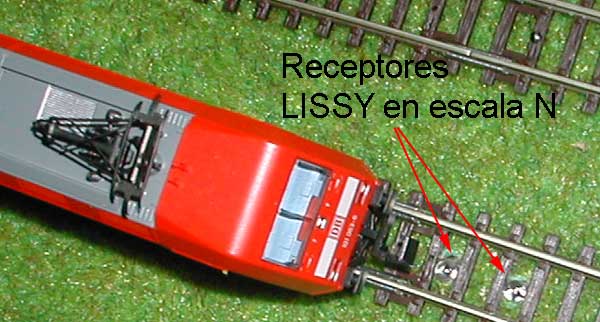

Detalle de instalación de LISSY en escala N.
La fotografia nos muestra el aspecto de los receptores LISSY en una maqueta en escala N. Aquí podrá ver la instalación de un emisor en una Renfe 269 escala N. Más información en el ClubTD. |
 |
