Desde la central, Win-Digipet, el IB-Switch o el Keyboard podemos acceder
a una cuarta posición:
Anuncio
de parada
Amarillo
Ordena al Maquinista ponerse en condiciones de
parar ante la señal siguiente, piquete de salida de la
vía de estacionamiento o final de vía.
|
|
|
Para visualizar las cuatro posiciones
posibles con WinDigipet, es necesario utilizar una biblioteca
de símbolos propia que puede descargar desde aqui.
Una vez descargada copiaremos los ficheros en el subdirectorio
"Sym_A" dentro del directorio "Symbole" que
se ha creado durante la instalación del programa. Nos advertirá
que ya existen archivos con ese nombre que sobreescribiremos.
En un nuevo subdirectorio "seguridad" nos quedará
una copia de los archivos que teniamos allí, por si quisieramos
deshacer la operación. Al abrir de nuevo Win-Digipet elegiremos,
dentro de la opción de menú "Ajustes del sistema",
"Configuraciones de programa" los símbolos de

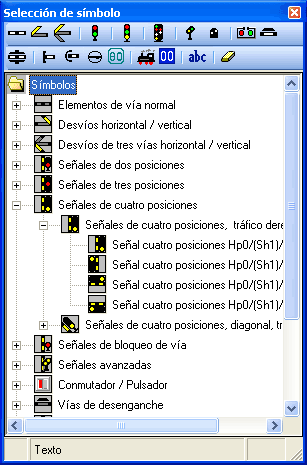

vías Sym_A. A partir de ahora nos aparecerá una
nueva opción en la ventana de selección de símbolos
del Diagrama de vías (ver imagen al lado). Son señales
de cuatro posiciones con tres luces ordenadas según la
señal utilizada en RENFE. Procederemos del modo habitual
a dar de alta sus direcciones digitales y la señal estará
lista para funcionar. En el diagrama de vías de la pantalla
principal esta señal tendrá el siguiente aspecto,
cambiando con cada nuevo clik del mouse.
|
|
|

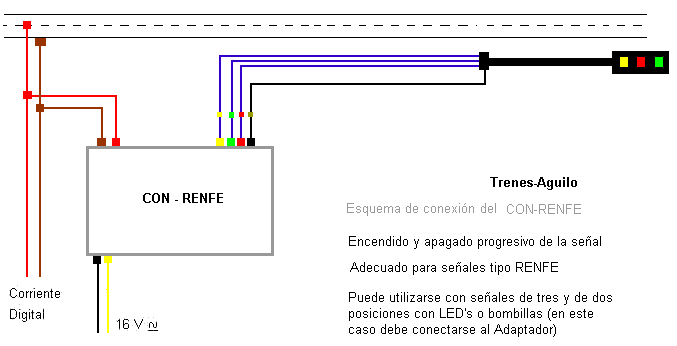

Y en todos los casos con un cableado
tan simple como para todos los decoders de LDT, la alimentación
digital para las ordenes, la alimentación de 16 V ~ para el consumo
y nada más.
Ahora bien, si su maqueta lo requiere
o Ud. lo prefiere, puede complementarse con el complemento MODULO
PARADA para que la señal se encargue además

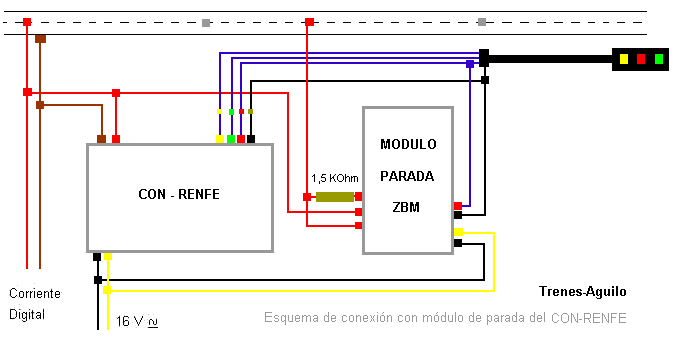

de detener el tren realmente. En este caso basta insertar este modulo
en el esquema anterior y tendremos:
Observe que ahora las vías están
dotadas de un tramo que dispondra de corriente o no, según la
posición del semáforo. Este tramo se alimenta en la posición
"rojo" con corriente digital intercalando una resistencia
de 1,5 KOhm para evitar que los decoders antiguos pierdan "la memoria"
durante la detención.
En maquetas de dos carriles el cableado
será el mismo, excepto que el cable de tensión digital
(color rojo) se conectará al segundo carril en vez del conductor
central típico de los sistemas de tres carriles.
Por supuesto el decoder puede servir
para manejar también señales de dos posiciones. Por ejemplo
el mismo reglamento define como maniobra:
.- Agregar o segregar vehículos de un tren.
.- Formar o descomponer un tren.
.- Clasificar los vehículos o cortes de material.
.- Desplazar un tren o vehículos por la misma vía, o de
una a otra.
.- Llevar o traer material de un cargadero.
y estas suelen estar controladas por
una señal fija como la siguiente:
| Parada
Rojo
Ordena al Maquinista parar ante la misma sin rebasarla. |
|
|
| Movimiento
autorizado
Blanco
Ordena al Maquinista:
.- De un tren parado ante la señal, emprender la marcha,
si nada se opone, con marcha de maniobras hasta la señal
siguiente, ateniéndose a lo que ésta ordene.
.- De un tren en movimiento, continuar normalmente, si nada se
opone.
.- De una maniobra, circular cuando lo ordene el agente encargado
de la misma pero no a marchar hasta la estación siguiente.
|
|
|
| Rebase
autorizado
Rojo y
blanco
.- Ordena al maquinista de un tren en el
interior de las estaciones, continuar con marcha de maniobras
hasta la señal siguiente o hasta el piquete de la vía
de estacionamiento.
.- Ordena al Maquinista de una maniobra circular cuando lo ordene
el agente encargado de la misma pero no a marchar hasta la estación
siguiente.
|
|
|
También en este caso, la electronica
se encarga de apagar lentamente primero el LED de la primera orden y
despues de una pausa ilumina progresivamente el de la nueva orden.
| Si utilizamos Win-Digipet podremos visualizar
la posición de la señal fija fundamental, de dos colores
y tres posiciones, de modo realista en pantalla, naturalmente sincronizada
con la posición real. Las imagenes están incluidas
en el mismo Download anterior. |
|
|
En este caso el cableado es igual de simple y naturalmente podemos
añadirle siempre el mismo MODULO PARADA para
que la señal se encargue además de detener el tren realmente.
Descargue las instrucciones del Modulo Parada aqui.
Si su maqueta está dotada de señales
con bombillas de incandescencia podrá seguir utilizandolas, con
todas las ventajas de la conmutación digital, el empleo, si lo
desea, de Win-Digipet y la caracteristica de encendido
y apagado progresivo, simplemente intercalando el ADAPTADOR.
