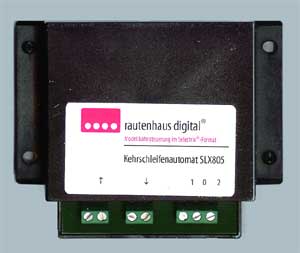

SLX805 Gestor de bucle automático
El gestor automático de segunda generación SLX805 resuelve, en los sistemas de dos carriles, el clásico problema de polaridad en los bucles de retorno, los "triangulos", la plataforma giratoria, etc . Este modelo puede actuar por cortocircuito (como los antiguos de primera generación) o con gestión avanzada, sin cortocircuito, controlado por Win-Digipet. Compatible DCC y Selectrix.
|
 |

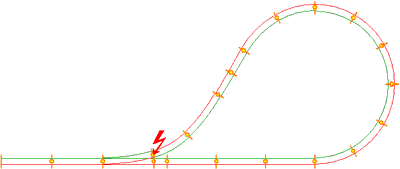

Si alguien ha llegado a estas páginas buscando información para decidirse por un sistema digital o analógico, puede que este pequeño modulo electronico le acabe de decidir. No hay maqueta en la que no se produzca un bucle de retorno de vía como el que se muestra en la figura siguiente realizada con WinRail. (Este programa se utiliza para dibujar maquetas y entre sus muchas funcionalidades incluye la capacidad de detectar cortocircuitos en el diseño). Se representa en color verde uno de los carriles de la vía y en color rojo el otro carril. En analogico se corresponderían con el polo positivo y el polo negativo. El punto señalado por un símbolo de peligro en rojo lo calcula el propio programa y muestra donde el carril rojo establecería un cortocircuito con el carril verde y viceversa. Esta misma situación se reproduce, por ejemplo, en una plataforma giratoria. Encontrará mas ejemplos en el Club TD. |
En sistemas analogicos este tipo de situación obligaba a: entrar el tren en el bucle, detenerlo, cambiar la polaridad en las vías del bucle, cambiar el sentido de marcha de la locomotora y volver a iniciar la marcha. |
 |
Una situación con muy poco que ver con la realidad y poco practica en la maqueta. Hoy, con el sistema digital y este modulo puede recorrer todo el modulo sin detenerse y volver a salir para continuar camino. La electronica se encarga de todos los pasos necesarios y permite que podamos utilizar vías con dos carriles como en la realidad y con el alto grado de detalle de las vías PIKO sin preocuparnos por problemas electricos que pertenecen al pasado.
|
 |
En este ejemplo se muestra la utilización clásica del SLX805, actuando como los modelos básicos de primera generación. Pero además este modelo puede activarse desde un decoder de impulso, anticipando así la polaridad necesaria y evitando el uso del cortocircuito clásico. (Vea esquema en ClubTD). También allí encontrará su conexión combinada a un Retromodulo. El SLX805 puede conectarse a la salida del retromodulo (Retro-s88-2C o Retro-RS-2C) y utilizar de este modo un solo contacto del retromodulo, mientras los demas quedan libres para las vías principales. |
 |
 |
