PANEL DE CONTROL DIGITAL TRACKCONTROL |
El Trackcontrol es el sistema simple, modular y económico, para montar un panel de control digital. Reproduce los sistemas de control de desvíos, semáforos y cruces desde un esquema que reproduce las vías de una zona controlada por un "Panel de control". El modelo se basa en el diseño Siemens DrS2 utilizado desde la decada de los 60 y añade otras funcionalidades.
|

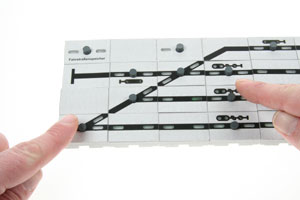

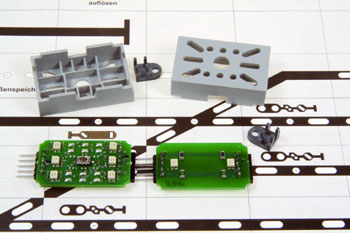

Máxima flexibilidad a partir de muy pocos elementos. Con solo 7 piezas diferentes puede montar cualquier Panel de control. Sistema de conexión mediante enchufe que no requiere ni cableado ni soldaduras. Puede montarse sobre una mesa, el tablero o un soporte de madera. No precisa marco. Solo 12 mm de altura. Descargue
aqui
una presentación que muestra la forma de montaje.(Tamaño
20.8 MB. Formato ZIP . Para verla debe descargarla y abrirla desde su
disco duro.
Precisa Power Point) |
 |
|
Programación y servicio muy simple. Solo con pulsación de un botón. Admite formas de programación más sofisticadas para recoger cualquier situación. Para accionar desvíos, semáforos, vías de desenganche, etc digitalizados. Permite establecer "Trayectos" mediante la pulsación del botón de "Inicio" y el de "Destino". |

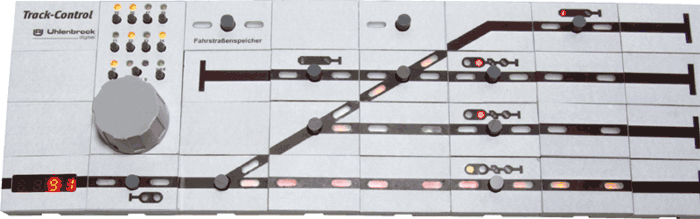

Muestra los Trayectos activos iluminados. Muestra las vías ocupadas iluminadas. Muestra la posición de los semáforos con el código de colores correspondiente. |
 |

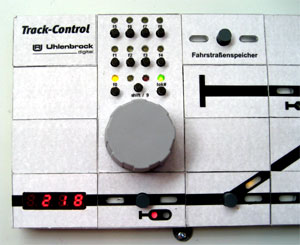

El sistema incorpora "Direct-Drive" con reconocimiento automático de tren, en combinación con el sistema LISSY, y toma de control directo del tren. Regulador (del mismo grueso y equivalente a tres unidades del Trackcontrol), que permite gobernar cualquier locomotora y sus funciones desde el propio Panel de Control. Almacen de memoria para guardar Trayectos localmente. Puede utilizarse con cualquier central digital (Intellibox, DAISY, PIKObox, Twin-Center,..), que disponga de red rápida LocoNet. Puede utilizarse también en maquetas analógicas conectando los accesorios a un decoder especial. En este caso, el Track-Control actúa como "central digital". |
 |
En la página siguiente dispone de una descripción de los diferentes elementos que componen un sistema Trackcontrol. |
|
 |
 |
