Los módulos son partes de una maqueta de tamaño predeterminado, transportables, con superficies de conexión normalizadas y que pueden combinarse de cualquier forma entre si, para formar diferentes formas de maquetas funcionales.

En España las más conocidas son las de "Maquetren" en las diferentes escalas H0, H0m y TT, pero existen muchas otras desarrolladas por asociaciones y grupos.

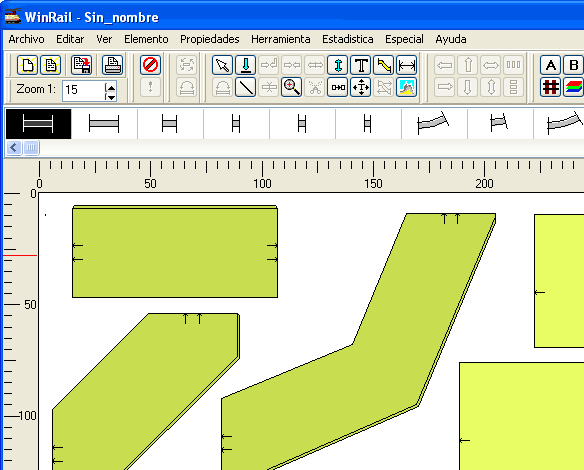

Maquetren ha puesto a disposición de WinRail los planos básicos de sus módulos, de forma que cualquiera puede cargar un módulo base en el programa y dibujar sobre el "su" módulo. Para un próximo "encuentro", podrá enviar el archivo y de esta forma podrán examinarse las posibles combinaciones para adecuar la maqueta al espacio disponible.

Los módulos incluidos en WinRail 11 son:

1.- Maquetren Escala H0 en vía única y doble. (Descarga de la norma)

2.- Maquetren Escala H0m / TT en vía única y doble. (Descarga de la norma)

A medida que otros grupos o asociaciones nos hagan llegar sus módulos, se incluirán como descarga en estas páginas. Si es usted responsable de un grupo o asociación con normativa propia de módulos dirijanos un email a Trenes-Aguilo para obtener más información.

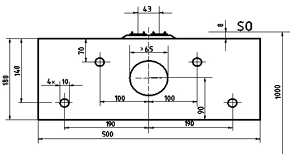

Los módulos de WinRail no incluyen el detalle de la conexión entre ellos (ver imagen inferior), sino la superficie sobre la que se construye el módulo.

No se incluyen tampoco los detalles de las conexiones eléctricas, que forman parte de la propia norma. Por ejemplo, en el caso de Maquetren, el uso de DCC y LocoNet está desarrollado en su norma. (Descarga Norma Maquetren Digital)

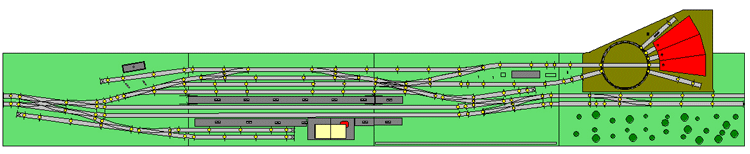

Los siguientes planos de vías publicados por MAQUETREN en 2011 y recogen los primeros módulos de escala TT construidos con normativa Maquetren. Puede descargarlos desde este enlace donde encontrará también otro material interesante para la preparación de sus propios módulos.

Cuando la norma lo contempla (como es el caso de Maquetren), dispone de módulos de transición de vía única a vía doble. En el ejemplo, vemos que los lados están cortados en angulo. Esto permite ajustar el módulo a uno de los dos lados a elegir.

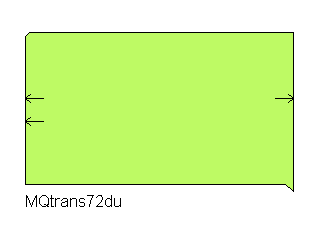

En este caso se trata del "MQtrans72du", módulo Maquetren de 72 cm para la transición de vía doble a vía única en H0.

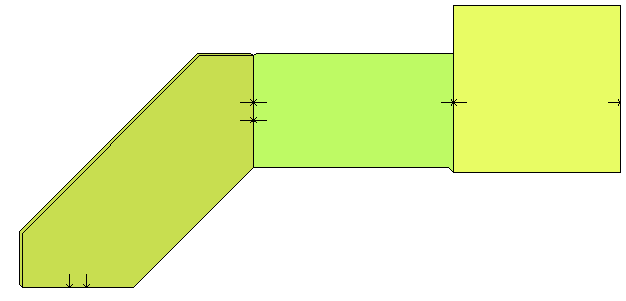

En la imagen inferior, vemos un ejemplo de unión de este módulo con otros.

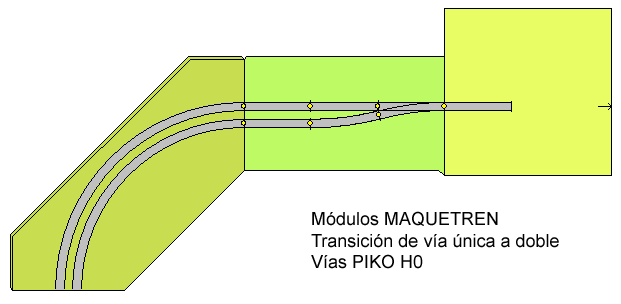

Viniendo de derecha a izquierda, empezamos en vía única (observar el diferente color) y pasando por un módulo de transición, salimos en vía doble.

El ajuste de los módulos entre si se realiza mediante una "Herramienta" de WinRail que desplaza el módulo y cuanto contiene, para ajustarlo exactamente al módulo siguiente.

Por supuesto estos mismos módulos, u otros que nos preparemos nosotros mismos con nuetras propias medidas, pueden servirnos para preparar nuestra maqueta modular propia. Especialmente recomendables para maquetas "domesticas" son las realizadas con los módulos en escala TT por el reducido espacio que ocupan. Los módulos TT pueden utilizarse también para la circulación de trenes de vía estrecha métrica H0m.

DESCARGAS GRATUITAS (solo son funcionales en la versión completa a partir de WinRail 9)

.- Descarga módulos H0 Maquetren. Atención: quienes hayan adquirido una versión de WinRail posterior a 10.1.2008 ya tienen instalado este módulo. También está instalado en aquellos que dispongan de la versión 9 y la hayan actualizado vía internet. Archivo zip que deberá descomprimir y volcar en el subdirectorio donde tenga instalados los "Planos de vías" de WinRail.

.- Descarga módulos H0m / TT Maquetren. Atención: quienes hayan adquirido una versión de WinRail posterior a 10.1.2008 ya tienen instalado este módulo. También está instalado en aquellos que dispongan de la versión 9 y la hayan actualizado vía internet. Archivo zip que deberá descomprimir y volcar en el subdirectorio donde tenga instalados los "Planos de vías" de WinRail.
