 Posted - 27 Sep 2017 : 22:28:16
|
Hola buenas tardes,
Llevo ya unos días con varias piezas del panel de control montadas, 3 semáforos, 3 desvíos, 4 cruces, 4 placas con luz, 2 placas sin luz y un modulo de conexión.
La conexión con el PC a través de TC-Edit ya la solucione el otro dia, y ya programo sin ningún problema en las dos direcciones, e incluso modificando a gusto las LNCV.
Pero me estoy liando en el caso de la iluminación de las placas con luz, cuando un tren ocupa una via (tengo retromodulo dando señal ocupado) pero no acabo de programarlo bien en el TC-Edit.
No acabo de comprender eso de a la derecha o izquierda de la señal principal, por lo que no se como programar estas placas con luz para que den señal de ocupado.
He probado en todas las celdas valores de mis retromodulos pero no consigo que se iluminen las placas.
Podrían darme un ejemplo para que pueda guiarme. A ser posible, con códigos que sean de fácil entendimiento, señal desvio, num retromodulo, y como programarlo en el TC-Edit para que ilumina a la derecha o a la izquierda.
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 · |
|
|
Trenes-Aguilo
Forum Admin
3099 Posts |
Posted - 28 Sep 2017 : 17:30:09
|
Hola LonginosJJCB,
El tema iluminación de retromodulos viene detallado en el punto 2.6.3 del manual "Editor TC.pdf" bajo el poco aclaratorio título de "Iluminación de trayecto".

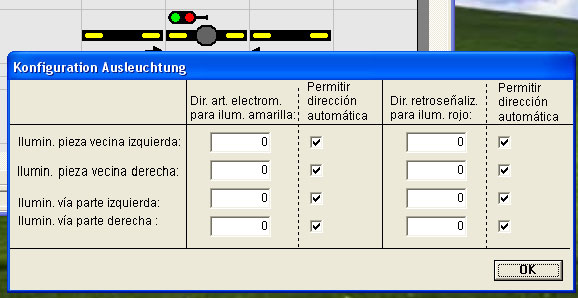

Te adjunto una imagen
El dibujo superior (con las tres fichas) muestra los cuatro posibles campos a iluminar. Un grupo en la "vía de la derecha", otro en la "vía de la izquierda" y dos grupos, uno a cada lado, de la señal en la ficha del centro.
Es necesario que las dos direcciones tengan un valor, el del propio retromodulo en la columna "rojo" y el que quieras en la columna "amarillo" (aunque no lo vayas a utilizar".
Saludos
|
 |
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
Posted - 30 Sep 2017 : 16:39:35
|
Hola buenas tardes,
Llevo varios días intentando programar a través de TC-Edit la iluminación del panel cuando esta la vía ocupada, a través de iluminación art. electromagnético y retromodulo.
PERO NADA DE NADA. ESTOY PERDIDO.
He probado mil cosas, activado, desactivado, automático, código retromodulo, código desvíos, código semáforos, a la izquierda, a la derecha.... pero no consigo nada. Os paso la configuración que estoy usando por si veis que estuviese escribiendo algún código mal.
Manualmente funciona todo pero no señaliza.
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 / Track Control · |
Edited by - LonginosJJCB on 01 Oct 2017 07:08:19 |
|
|
|
Trenes-Aguilo
Forum Admin
3099 Posts |
Posted - 02 Oct 2017 : 17:01:54
|
Hola LonginosJJCB,
Poner todo el esquema ayuda. Parece que todo está bien. Pero a la hora de verificar el detalle no puedo leer los pequeños números. Puedes colocar las tres imágenes de la derecha (dir. art electromagn. + dir retroseñaliz + tabla) a un tamaño mayor ?
Cuando se supone que el contacto afectado está ocupado, lo refleja así la pantalla de la Intellibox II ?
En la opción de programación manual con los botones de la central, según 3.2.2 del manual "69000_v2_TrackControl.pdf", te funciona la iluminación de retroseñalización ?
Saludos
|
|
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
Posted - 02 Oct 2017 : 19:32:36
|
1) Te pongo una imagen de mayor tamaño, si no lo vieses bien, hago otra vez las tres fotos
2) Cuando el retromodulo esta ocupado la Intellibox II lo marca como ocupado y el programa Win-Digiped también. Es mas, tengo programado muchos retromodulos para que activen luces y no he notado fallos, todos los retromodulos me funcionan bien y marcan bien.
3) Acabo de probar la programación manual según el punto 3.2.2 para ocupación de un desvío (D1, panel 206), y no finaliza la programación.
Es decir, pulso 22seg para abrir la programación manual, parpadean los leds amarillos, coloco los leds que quiero, marco en la intellibox II el desvío, y el panel cambia a parpadear todo en rojo, marco en la intellibox II el retromodulo, pero no hace nada... no finaliza la programación automáticamente. Por lo tanto la finalizo yo pulsando el pulsador del panel.
Tal vez el error este aquí, y algo estoy haciendo mal.
Espero tus comentarios.
Gracias,
quote:
Originally posted by Trenes-Aguilo
Hola LonginosJJCB,
Poner todo el esquema ayuda. Parece que todo está bien. Pero a la hora de verificar el detalle no puedo leer los pequeños números. Puedes colocar las tres imágenes de la derecha (dir. art electromagn. + dir retroseñaliz + tabla) a un tamaño mayor ?
Cuando se supone que el contacto afectado está ocupado, lo refleja así la pantalla de la Intellibox II ?
En la opción de programación manual con los botones de la central, según 3.2.2 del manual "69000_v2_TrackControl.pdf", te funciona la iluminación de retroseñalización ?
Saludos
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 / Track Control · |
Edited by - LonginosJJCB on 03 Oct 2017 06:30:42 |
|
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
Posted - 02 Oct 2017 : 21:26:25
|
Hola Isabel,
Me ha pasado una cosa curiosa, y es que he apagado la central he salido de casa y al volver he conectado para probar cosas y para sorpresa mía se ha encendido un led rojo.
He programado otro manualmente y también se enciende.
Lo que he tenido que hacer es crear en la Intellibox II un panel con las teclas 1,2,3,4-5,6,7,8-9,.... aunque correspondan a semáforos, desvíos, o cualquier cosa y de esta manera si que cierro el ciclo de programación manual del panel automáticamente.
También he probado en el D9, programar no como retromodulo ocupado si no como retromodulo desde Automático Universal, que da ocupación de vía también, y también hace que el led se ponga en rojo.
Es decir, entiendo que funciona, pero sigo sin saber como hacer que los paneles se programen desde TC-Edit para que den ocupado, tanto desvios, semaforos como paneles con luz.
Por curiosidad, ¿podría ser que algún parámetro genérico bloquee automáticamente la señalización de ocupado?
Quedo pendiente de tus comentarios,
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 / Track Control · |
Edited by - LonginosJJCB on 03 Oct 2017 06:33:09 |
|
|
|
Trenes-Aguilo
Forum Admin
3099 Posts |
Posted - 03 Oct 2017 : 10:11:19
|
Hola LonginosJJCB,
En la tabla correspondiente al desvío observo un error en la dirección de retroseñalización.
Si lo haces con TC-Edit, debes ir a la pantalla de direcciones de artículo electromagnético (Weichenadressen) y, además de la dirección del desvío, entrar en la línea inferior (Rückmeldeadresse füe Rot Ausleuchtung) la dirección del contacto de retromódulo correspondiente.
Empecemos por ver si esto arregla el desvío.
Saludos |
|
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
Posted - 03 Oct 2017 : 14:00:50
|
No hace lo que le pido.
He probado lo que me dices, y cuando le digo que programe el panel, parece como si programase pero no lo hace. Sigue con la configuracion manual que le di antes.
He quitado todo lo que tenia gravado de señales retromodulo,
lo he puesto a 0 y le he obligado a calculo automatico a ver que hacia.
Le he dicho que programe, y solo ha programado una celda la 103,
desvio. Ahora me ha quitado lo que programe a mano, y ahora no se enciende el desvio, pero si la placa de señal de la izquierda.
Estoy usando la version TC-Edit 1.6.7 ¿puede que tenga algun problema?
Ya me dices.
José
quote:
Originally posted by Trenes-Aguilo
Hola LonginosJJCB,
En la tabla correspondiente al desvío observo un error en la dirección de retroseñalización.
Si lo haces con TC-Edit, debes ir a la pantalla de direcciones de artículo electromagnético (Weichenadressen) y, además de la dirección del desvío, entrar en la línea inferior (Rückmeldeadresse füe Rot Ausleuchtung) la dirección del contacto de retromódulo correspondiente.
Empecemos por ver si esto arregla el desvío.
Saludos
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 / Track Control · |
|
|
|
Trenes-Aguilo
Forum Admin
3099 Posts |
Posted - 03 Oct 2017 : 16:25:35
|
Hola LonginosJJCB,
No consta ningún problema en el software. Sin embargo, es dificil que estos módulos tengan todas las LNCV's "como si no hubiera pasado nada".
Lo mejor es empezar de nuevo con un nuevo Panel de una sola ficha : el desvío.
Rellena la ficha de direcciones del desvío (en este caso la "1") y del retromodulo correspondiente en la misma ventana (en este caso la "8").
La tabla tiene que tener exactamente este aspecto
Ahora tiene que funcionar correctamente.
Saludos |
|
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
Posted - 04 Oct 2017 : 06:50:02
|
Buenos días Isabel,
Si puedo estos días de fiesta probare lo que me dices.
Sin embargo, anoche lo que estuve probando es:
1.- Desde TC-Edit, pulso 'Pult löschen', que entiendo que borra toda la programación del panel. Ya que sin este paso no reprograma.
2.- Desde TC-Edit, escribo lo que deseo, y me aseguro que las LNCV en la tabla tienen lo que necesito. (he encontrado en la web de Uhlenbrock un *.pdf donde me indica el numero y los valores de las LNCV, aunque no esta bien escrito, pero por deducción voy aprendiendo y cambiando).
3.- Desde TC-Edit, me aseguro que esta desmarcado la programación automática en todos los campos para que escriba lo que yo deseo en el panel.
4.- Desde TC-Edit, reescribo el panel con 'Pult programmierem'.
PARECE QUE ESTA EMPEZANDO A FUNCIONAR.
Lo único que de esta manera para programar un simple panel puedo tardar varias semanas, por lo que voy a tener que aprender a base de prueba-error y crearme una tabla donde tenga claro cada LNCV que significa y que hace.
También estoy observando que si redibujo algún panel, antes de hacerlo debo poner los retromodulos que le afectaban a '0' o de lo contrario la programación se queda y da conflictos.
Al mismo tiempo es muy importante que las direcciones que dibujemos al diseñar el panel tengan su correspondiente retromodulo para poder señalizar, ya que de lo contrario el TC-Edit no es capaz de leer y entender nuestra indicacion, por lo que es imprescindible hacerse primero un plano a mano alzada con todos lo que tenemos para poder diseñar correctamente el panel.
Ya te iré comentando.
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 / Track Control · |
Edited by - LonginosJJCB on 04 Oct 2017 07:10:26 |
|
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
Posted - 04 Oct 2017 : 13:31:17
|
¿Que puedo hacer para cuando apague la Intellibox II el panel después informe de la posición que tiene y no la de por defecto del panel?
Cuando cierro el TC-Edit y apago el PC, cuando vuelvo a abrir el archivo me lo marca todo como automático, ¿que puedo hacer para que no haga esto?
Saludos,
José.
Blog nueva maqueta: http://treneslonginos.blogspot.com.es
Mis videos: http://www.youtube.com/user/Longinosjjcb
· H0 / 2 Carriles /Intellibox II / Lissy / PC W7 / Track Control · |
|
|
|
Trenes-Aguilo
Forum Admin
3099 Posts |
Posted - 05 Oct 2017 : 13:53:49
|
Hola LonginosJJCB,
Para poder seguir los incidentes es mejor si puedes probar primero la programación limpia con el módulo de desvío que comentábamos, evitando pasar de programación con TC-Edit a programación manual y viceversa.
Después, una vez funcione todo correctamente, veremos lo de apagar y encender la central.
El programa está pensado para que al abrir salga todo marcado. No hay forma de cambiar esta configuración.
Saludos |
|
|
|
LonginosJJCB
Miembro avanzado
Spain
129 Posts |
|
|
Trenes-Aguilo
Forum Admin
3099 Posts |
Posted - 21 Nov 2017 : 16:07:34
|
Hola LonginosJJCB,
Gracias por compartir los resultados.
El TrackControl es, por si mismo, una parte del modelismo por su montaje y preparación y proporciona realismo al manejo de una estación o zona de maniobra. El ejemplo que muestras en el blog ilustra este punto.
Saludos |
|
|
| |
