Primera
entrega de la campaña
|
|
Primera
entrega de la campaña |
 |

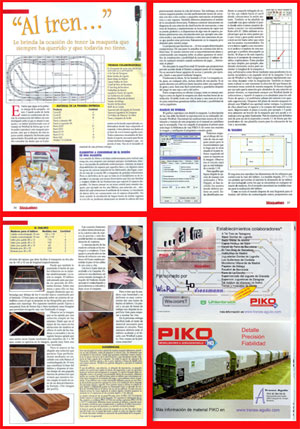

Esta imagen nos muestra lo publicado en la revista MAQUETREN en el número 147 respecto a la primera entrega mayo 2005. En ella encontrará la información necesaria para construir el tablero para cualquiera de las tres Opciones con un listado de las maderas necesarias. También encontrará en este artículo, la lista de material que compone la primera entrega de material para cada una de las tres Opciones. Unas sencillas instrucciones permiten construir un robusto tablero sin más herramientas que un destornillador, un papel de lija, una broca y cola blanca. Se indican también los primeros pasos para el uso de WinRail 7.0, el programa para diseño de maquetas que acompaña esta primera entrega. El programa WinRail 7.0 viene con manual, menú y ayuda on-line en español. El artículo contiene también algunas sugerencias de mejora y/o ampliación de las que encontrará más información y descargas de soporte cuando sea necesario en esta misma página y siguientes. |
 |
Como complemento para esta primera entrega puede descargar AQUI (o haciendo clik sobre el dibujo a la izquierda), el plano de vías en formato RAL para visualizarlo y continuar trabajando con el desde su ordenador. Basta grabarlo en el directorio donde guarda sus planos realizados con WinRail y a continuación abrirlo utilizando este programa que forma parte de la primera entrega de material. Recuerde que puede ampliarlo añadiendo más vías. Puede hacerlo más largo, más ancho o incluso desplazar la estación situada al fondo a un segundo nivel convirtiendola así en una estación oculta. Si nos manda sus ampliaciones las colocaremos en la zona de descargas de los socios del ClubTD. | |
Archivos en formato
zip. Debe descomprimirlos antes de iniciar WinRail |
El plano que descargará es válido para las tres opciones. Los pequeños triangulos señalando uno de los carriles indican, solo para quienes instalen la opción 3, donde deben colocar los aislantes para crear los tramos de retroseñalización. En las sucesivas entregas encontrará más planos que reemplazarán y actualizarán este. En los nuevos planos, gracias a la posibilidad de incluir el cableado con WinRail, iremos añadiendo la información necesaria en cada entrega. No olvide pued descargar y actualizar su plano con el correspondiente a cada entrega. |

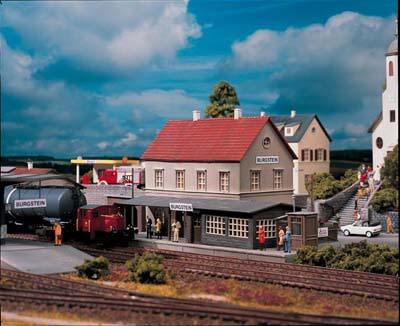

En la seción "Sugerencias" se recomienda colocar alguna decoración y edificios. En las fotos vemos la estación de Burgstein que por sus paredes lisas y el tipo de construcción "universal" no nos costará integrarla en cualquier tipo de paisaje. Además su precio recomendado es francamente atractivo: PVP recomendado 10 €
|
 |
|
 |
||

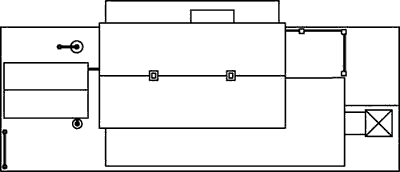

| Estación de Burgstein. Base y fotografia de la estación que incluye las edificaciones anexas del plano de base. |
En la próxima entrega encontrará un artículo acerca del envejecimiento y decoración de este y otros edificios. |

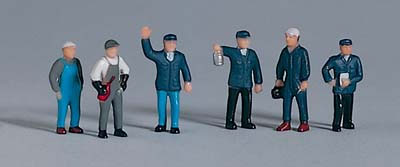

| PIKO le ofrece también pequeños personajes en escala H0 para acabar de decorar la estación, así junto a un set de viajeros puede adquirir también un set de personal ferroviario (Art. 55730 - PVP recomendado 8,1 €) como el que muestra la imagen al lado. |  |
| Las propuestas 2 y 3 incorporan lámparas de parque pero pueden colocarse muchas otras como, por ejemplo, las que vemos por ejemplo en nuestras calles y carreteras y que muestra la imagen. En las opciones 2 y 3 las lámparas se conectarán al sistema digital de forma que su encendido y apagado podrán hacerse desde un decoder de contacto. | ||
 |

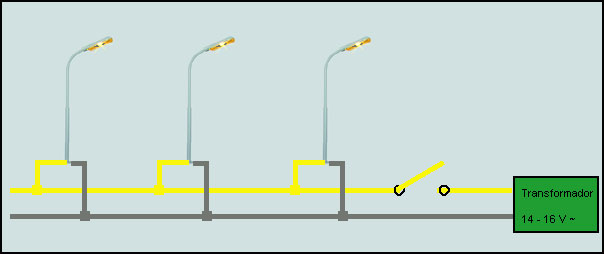

La colocación de las lámparas Viessmann (en la foto ref. 6091) es muy sencilla. Basta realizar un agujero en el tablero y deslizar el pie de la lámpara dentro de el. Este mismo modelo de la imagen se encuentra también con luz blanca (ref. 6090). La conexión se realiza a un transformador auxiliar (14 a 16 V = / ~) y el encendido y apagado puede hacerse en analógico mediante un simple interruptor. El consumo es muy bajo (30 mA) por lo que pueden conectarse a un mismo transformador (ref. Uhlenbrock 20045) auxiliar muchas unidades, tal como nos muestra el siguiente esquema, sin problema.
|
|
 |
||

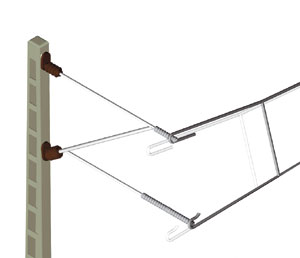

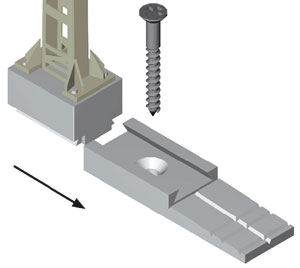

Quien quiera recrear un ambiente ferroviario más reciente puede electrificar todo o parte de la maqueta utilizando la catenaria Viessmann. Fácil de instalar y de gran realismo. No precisa realizar soldaduras. Basta un destornillador para montar rapidamente la catenaria.
|
 |
 |
|
|
Las edificaciones propuestas y la catenaria Viessmann tienen biblioteca 3D en WinRail, por lo que le será muy fácil incluirlas en el diseño. Una vez cargado el plano realizado o descargado de estas páginas, ir a <Elemento> <Cargar biblioteca..> y abrir, por ejemplo la biblioteca <PIKOHobbyH0.blb>. Hecho esto ya dispondremos de la estación de Burgstein a escala y con representación 3D. Podremos colcoarla en el lugar de la maqueta que más nos guste como lo hariamos con un elemento de vía. Lo mismo para la catenaria Viessmann cargaremos la biblioteca <Viessmann Catenaria H0.blb>. Igualmente disponemos de bibliotecas 3D generales para arboles, farolas, portales de tunel. Consulte para ello las bibliotecas cuyo nombre empieza pr 3D. En caso de dudas consulte en la tienda especializada donde ha realizado la compra. Recuerde que también puede dirigir sus consultas al Foro de www.trenes-aguilo.com
|
 |
 |
